依托中国地震局地质研究所（简称地质所）牵头承担的“十四五”国家重点研发计划项目《川滇地区活动断裂三维公共模型与大震危险性研究》（2021YFC300600），地质所联合河海大学、中山大学等单位共同构建了川滇地区（中国地震科学实验场）主要活动断裂的三维模型V2.0+版本（图1），并于近期在地质所重点研发项目网站发布（https://210.72.25.135/cfm3d/）。

该套三维断裂模型和数据是地质所在“十三五”多个科研项目成果的基础上，对已有断裂结构进行系统地梳理和再分析，通过多元约束方法和三维构造建模系列技术，基于SKUA-GOCAD软件平台，完成了约160条活动断裂的三维模型研制工作，包括龙门山断裂带（图2）、鲜水河断裂带（图3）、安宁河-则木河断裂带、小江断裂带、红河断裂带等主要活动块体边界断裂。同时针对金沙江下游的向家坝-溪洛渡水库，建立了主要活动断裂三维模型（图4），为该地区强震危险性模拟评估提供了重要的基础数据支撑。

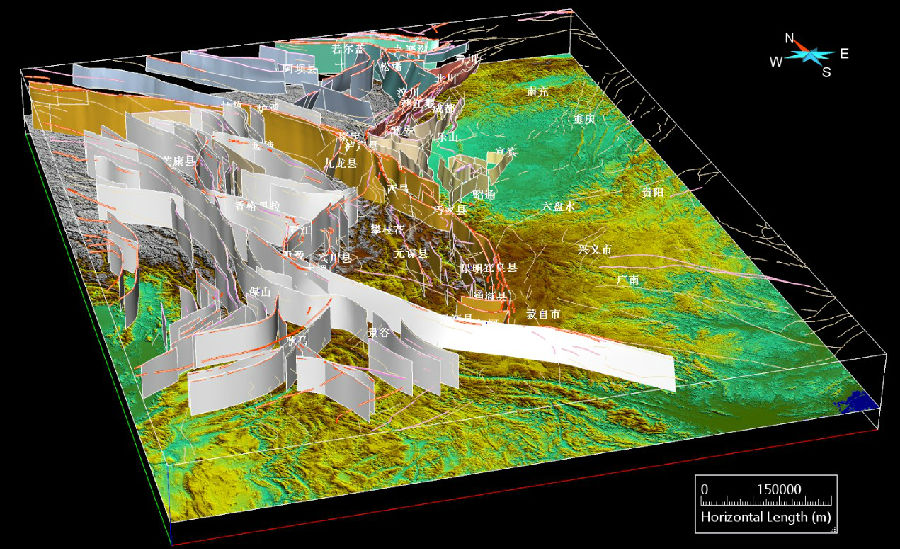

图1. 川滇地区主要活动断裂三维模型V2.0+透视图（V：H=2:1）

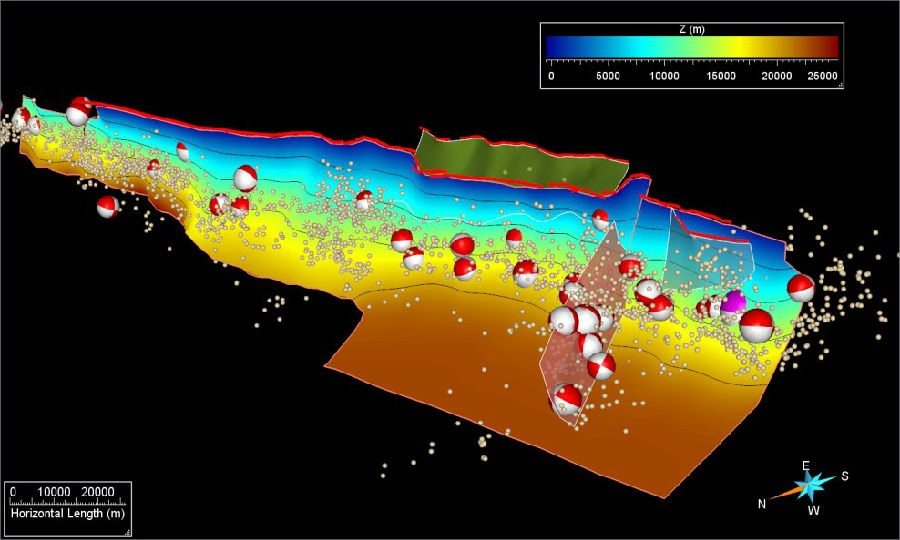

图2. 龙门山2008年5.12汶川8.0级地震三维断裂模型

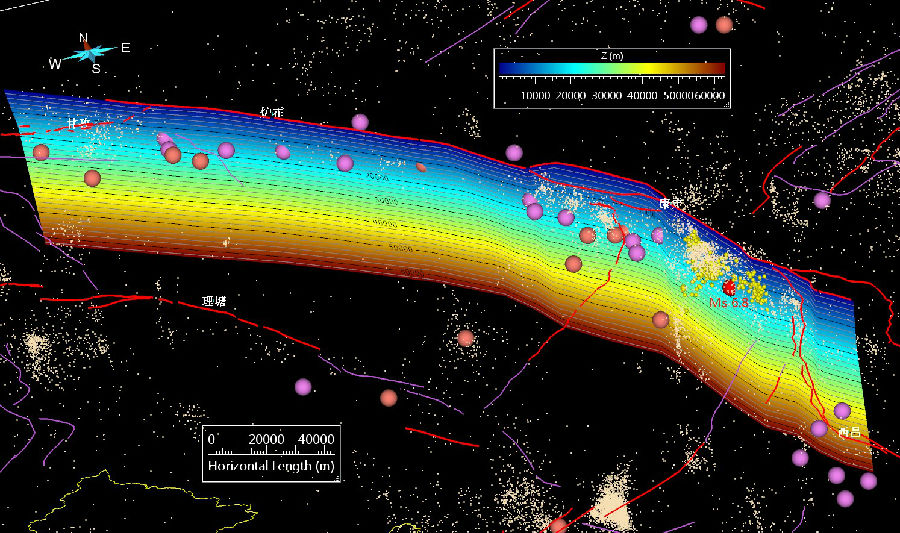

图3. 鲜水河断裂带主断裂三维结构和模型

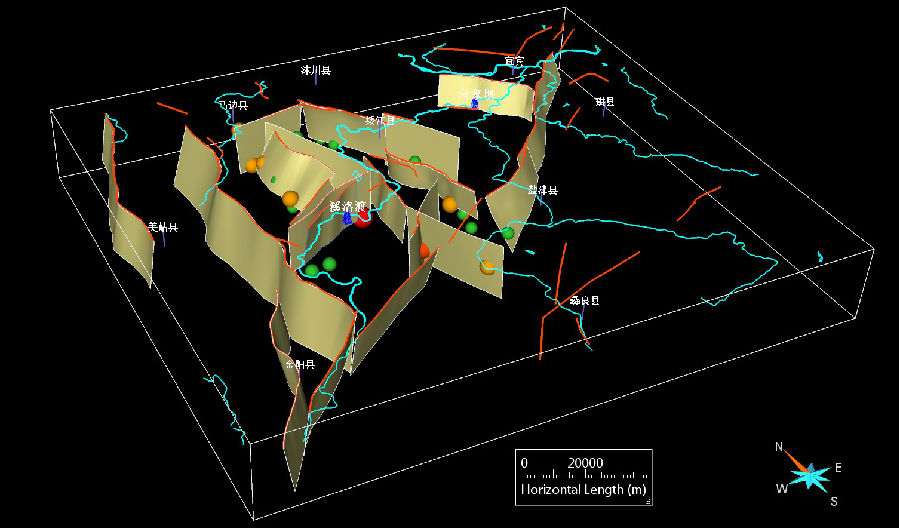

图4. 金沙江下游向家坝-溪洛渡水库区域三维断裂模型

同时，川滇地区主要活动断裂三维模型，结合最新发布的三维速度精细模型V2.0（中科大姚华建团队，2022），构建了中国地震科学实验场的三维统一结构模型（图5），可进一步用来分析深部构造环境和物质属性，并为地震灾害研究提供科技产品。

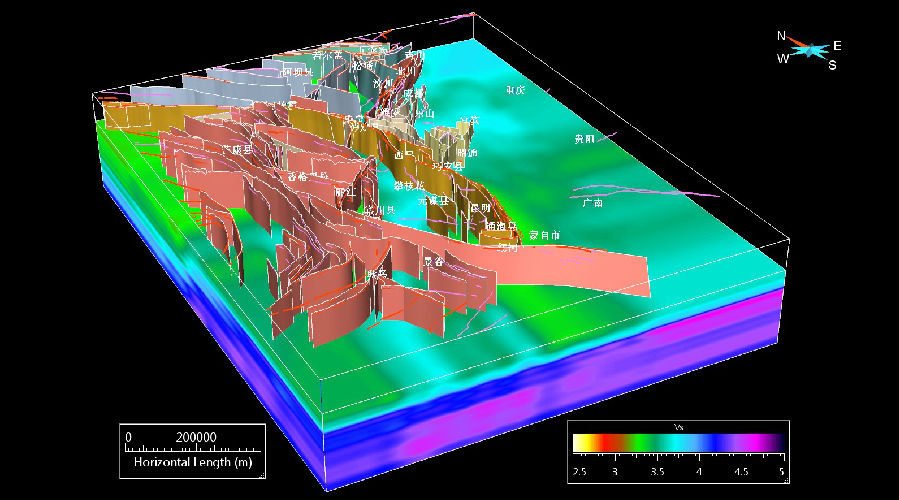

图5. 川滇地区三维断裂和速度（Vs）结构综合模型（V：H=4:1）

目前，川滇地区主要活动断裂的三维模型，依据地质所正在编制的《活动断裂三维公共模型规范》（征求意见稿），尚需征集专业领域内同行专家的意见和建议，形成广泛共识，最终给出川滇地区活动断裂的三维公共模型。
